UHB工程塑料泵的安裝

  • 簡介: UHB工程塑料泵的安裝,如有疑問,請與本公司聯系:13812232712....
  • 在線訂購
祥細介紹

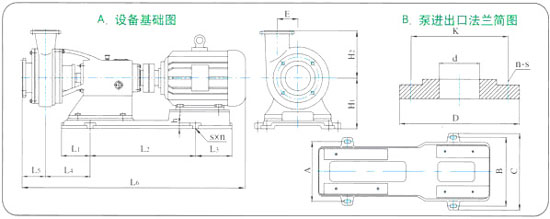

安裝尺寸圖



安裝尺寸表:

序號

型號

A

B

C

E

H1

H2

L1

L2

L3

L4

L5

L6

h

s×n

1-4

32UHB-ZK

260

260

315

93

160

150

100

335

100

210

115

780

25

18×4

5-7

50UHB-ZK

320

320

380

100

210

165

160

400

160

280

125

1015

25

20×4

8

65UHB-ZK

320

320

380

105

210

175

160

400

160

280

125

1070

25

20×4

9-11

65UHB-ZK

320

320

380

123

210

205

160

400

160

280

135

920

35

20×4

12-16

65UHB-ZK

320

370

435

123

225

205

165

525

165

280

135

1215

35

25×4

17

80UHB-ZK

320

320

380

125

210

195

160

400

160

280

130

1000

25

20×4

18-20

80UHB-ZK

320

370

435

125

225

195

165

525

165

280

130

1210

35

25×4

21-22

100UHB-ZK

410

460

530

115

280

195

190

705

190

355

145

1310

35

30×4

23-24

100UHB-ZK

395

485

555

115

305

195

190

705

190

340

145

1530

35

30×4

25

150UHB-ZK

420

536

620

190

350

430

250

700

300

325

200

1800

50

30×4

26

150UHB-ZK

420

586

670

190

350

430

250

840

190

325

200

1850

50

30×4

29

150UHB-ZK

420

586

670

190

350

430

250

840

190

325

200

1850

50

30×4

27-28

150UHB-ZK

510

610

680

223

370

470

250

935

250

345

215

1875

45

30×4

30-32

200UHB-ZK

510

660

745

235

390

470

245

1000

245

375

215

2130

60

30×4

33

250UHB-ZK

770

770

840

310

550

510

630

1200

465

450

260

2500

60

30×4

法蘭連接表:

d

25

32

40

50

65

80

100

125

150

200

250

D

115

140

150

165

185

200

220

250

285

340

395

K

85

100

110

125

145

160

180

210

240

295

350

n-s

4-φ14

4-φ18

8-φ18

8-φ22

12-φ22

注:本廠所有系列泵所配進口法蘭的公稱壓力均為1.0Mpa。標準代號為:法蘭D-10 GB9116-88,D為公稱直徑。
